MSI Z370 Gaming Pro Carbon AC - La Multi-Purpose del Gaming targata MSI - Nel Dettaglio

Indice articoli

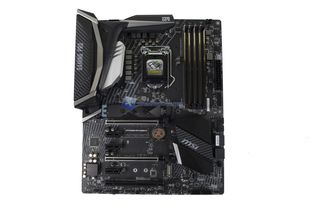

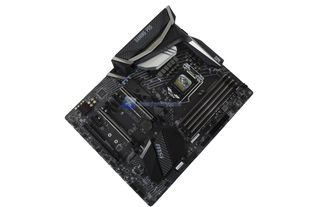

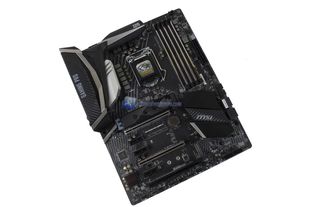

Proseguiamo nell'analisi della la MSI Z370 Gaming Pro Carbon AC. Scheda madre nel formato ATX e dal look classico ma con quel tocco sportivo/aggressivo grazie al wrapping con pellicola in fibra di carbonio di alcune parti come la cover delle porte I/O o il dissipatore del PCH. Lo schema di colori della MSI Z370 Gaming Pro Carbon AC ruota intorno il Nero e il Grigio con diverse sfumature. Anche per la MSI Z370 Gaming Pro Carbon AC il design è e sarà completato dalla retroilluminazione di tipo RGB completamente personalizzabile.

MSI Z370 Gaming Pro Carbon AC 8 MSI Z370 Gaming Pro Carbon AC 9 MSI Z370 Gaming Pro Carbon AC 10

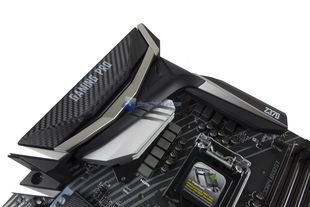

Proseguiamo l’analisi partendo dalla zona socket. Questa è caratterizzata non solo dalla cover delle porte I/O più esternamente ma anche da due dissipatori in alluminio di medie dimensioni tenuti insieme da un ulteriore cover in plastica. Non è dunque presente alcuna heat pipes. Da questa angolazione possiamo osservare meglio ciò di cui parlavamo poc’anzi circa la pellicola in fibra di carbonio.

MSI Z370 Gaming Pro Carbon AC 11

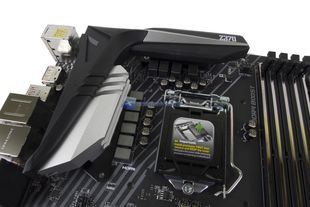

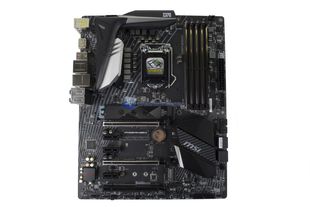

Svitando le viti poste nel lato inferiore del PCB potremo rimuovere il tutto e accedere al circuito di alimentazione della MSI Z370 Gaming Pro Carbon AC.

MSI Z370 Gaming Pro Carbon AC 26 MSI Z370 Gaming Pro Carbon AC 27

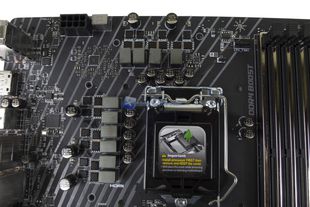

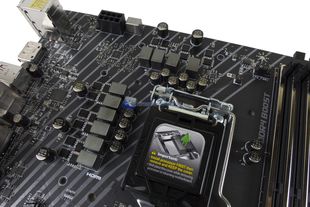

Più da vicino possiamo osservare meglio il circuito che è caratterizzato dalla presenza di 10 fasi in totale (8+2) utilizzanti un design Double. I MOSFETS utilizzati sono dei ON Semiconductor NTMFS4C06N e NTMFS4C09N fino a 45A. I nuclei in ferrite invece sono molto semplici e non presentano alcuna personalizzazione da parte di MSI a dispetto di quanto visto su altri modelli di altri brand. Non mancano immancabili condensatori allo stato solido. Tutto è gestito da un controller UPI uP9508Q.

MSI Z370 Gaming Pro Carbon AC 28 MSI Z370 Gaming Pro Carbon AC 29

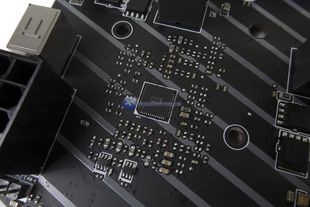

Dettaglio controller

MSI Z370 Gaming Pro Carbon AC 30

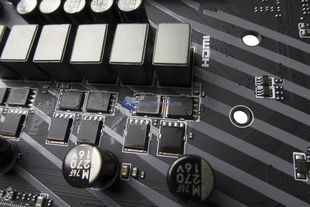

Dettaglio MOSFETS

MSI Z370 Gaming Pro Carbon AC 31

Proseguendo abbiamo un classico connettore 8 Pin EPS a fianco di uno a 4 Pin per strisce a LED RGB.

MSI Z370 Gaming Pro Carbon AC 12

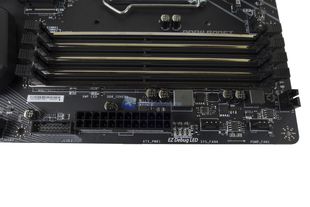

Lungo il lato destro del PCB invece troviamo il connettore 24 Pin ATX. A sinistra di questo troviamo il connettore USB 3.0 mentre a destra l’EZ Debug LED per risalire all’eventuali colpevole di un non boot del sistema.  Non mancano due Header a 4 Pin per ventola e per eventuali pompe di impianti a liquido o AIO.

MSI Z370 Gaming Pro Carbon AC 14

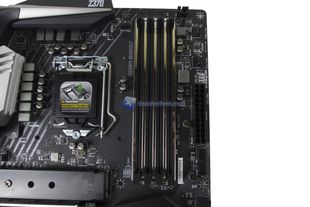

Passiamo rapidamente ai quattro slot DDR4 con supporto fino a 64GB a 5000 MHz (OC) caratterizzati per la presenza di un inserto in alluminio come rinforzo degli stessi slot. La finitura lucida conferisce anche un ottimo aspetto. Se per la CPU avevamo 10 fasi per la RAM ne abbiamo 2.

MSI Z370 Gaming Pro Carbon AC 15

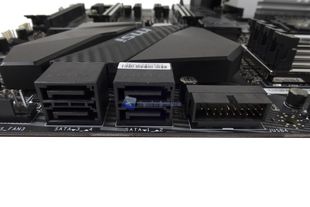

Sempre lungo il lato destro del PCB arriviamo alle prime quattro port SATA più un ulteriore connettore USB 3.0 questa volta ruotato di 90 gradi.

MSI Z370 Gaming Pro Carbon AC 16

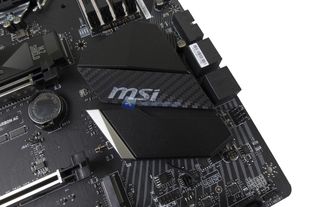

Si arriva così anche nell’angolo destro del PCB dove da uno scatto dall’alto possiamo osservare il dissipatore in alluminio del PCH Z370.

MSI Z370 Gaming Pro Carbon AC 17

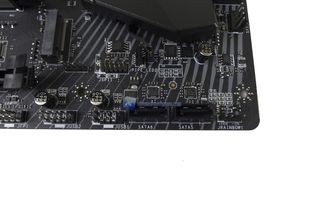

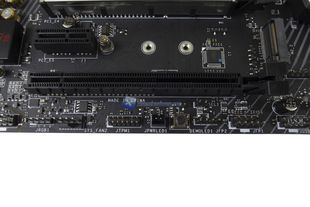

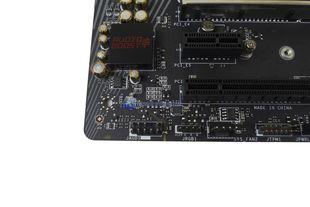

Nel lato inferiore del PCB troviamo altre due porte SATA più tutti gli Headers per USB, Ventole, Audio, Strisce LED RGB e così via.

MSI Z370 Gaming Pro Carbon AC 18 MSI Z370 Gaming Pro Carbon AC 19 MSI Z370 Gaming Pro Carbon AC 20

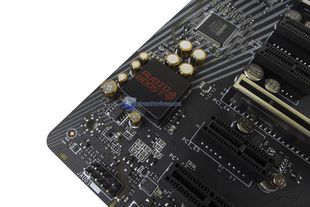

Si giunge così nel lato opposto dove troviamo il circuito audio Audio Boost 4 di MSI. Caratterizzato per la presenza di condensatori Chemicon Gold insieme al chip Realtek ALC1220 sotto la EMI Shield. Non manca una Trace Path con LED RGB.

MSI Z370 Gaming Pro Carbon AC 21

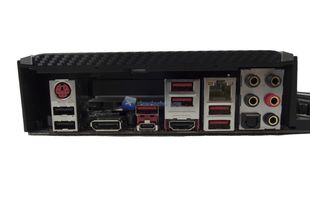

Siamo così arrivati al retro della scheda madre e relative uscite e connessioni posteriori. Troviamo:

  • 1 x PS/2 keyboard/mouse
  • 2 USB 2.0
  • 1 x Display Port
  • 1 x USB Type-C port, con supporto USB 3.1 Gen 2
  • 1 x USB 3.1 Gen 2 Type-A port (Rosso)
  • 4 x USB 3.1 Gen 1
  • 1x HDMI
  • 1 x RJ-45
  • 1x Uscita SPDIF
  • 5 x Jack Audio 3.5 mm

MSI Z370 Gaming Pro Carbon AC 22

Dotazione alquanto classica.

Passiamo ora al centro del PCB della scheda madre dove troviamo:

  • 3x Slot PCI-E x16 di cui 2 con SafeSlot (con un rinforzo in metallo dello slot PCI-E)
  • 3x Slot PCI-E x4
  • 2x Slot M.2 di cui il superiore 22110 con Shield e inferiore 2280

MSI Z370 Gaming Pro Carbon AC 23

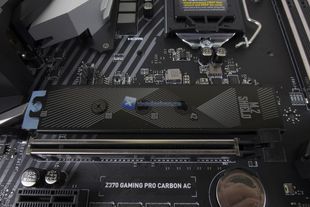

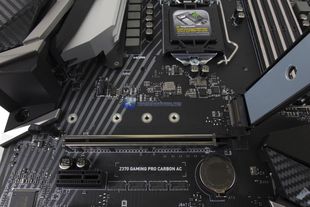

Dettaglio Slot M.2

MSI Z370 Gaming Pro Carbon AC 24 MSI Z370 Gaming Pro Carbon AC 25

A seguire alcuni dei chip di gestione e controllo presenti sulla MSI Z370 Gaming Pro Carbon AC.

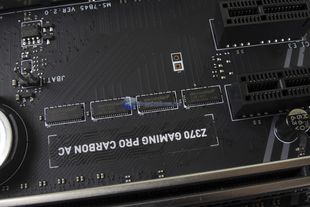

Chip ASMedia ASM1408 per ripartire le linee PCI-E.

MSI Z370 Gaming Pro Carbon AC 33

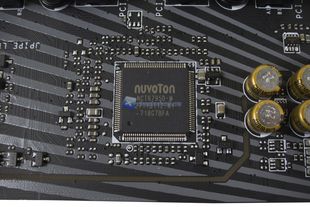

Chip Nuvoton NCT6795D-M per i sensori e monitoraggio.

MSI Z370 Gaming Pro Carbon AC 34

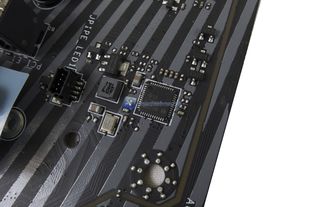

Chip LAN Gigabit Intel i219V.

MSI Z370 Gaming Pro Carbon AC 35

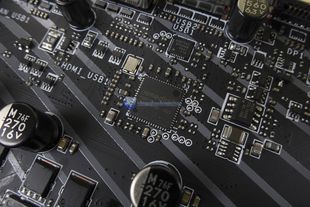

Chip ASMedia ASM3142 per USB 3.1.

MSI Z370 Gaming Pro Carbon AC 36
